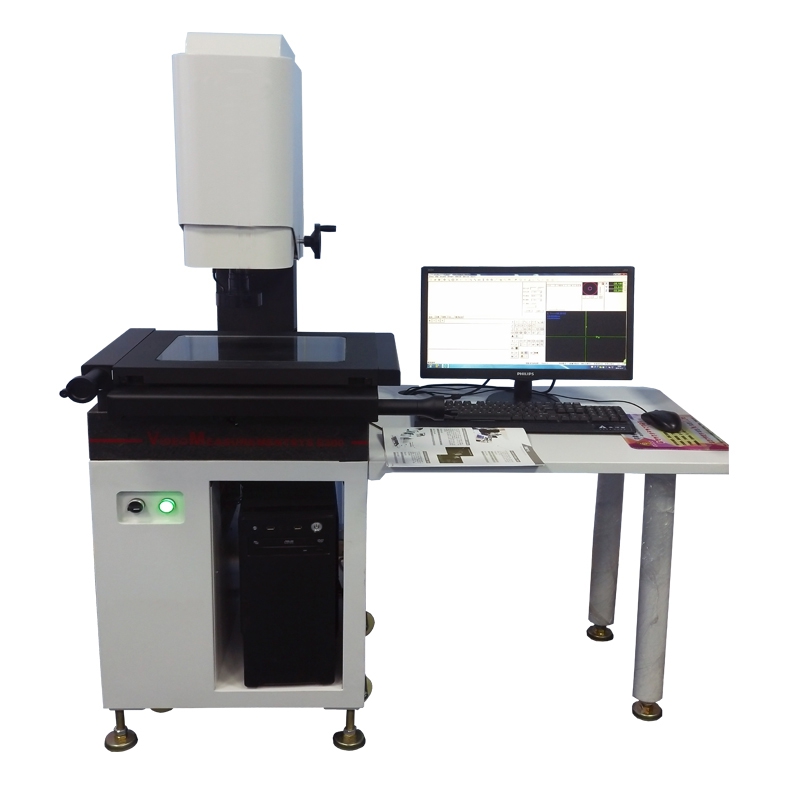

Особенности инструмента:
◆ В мобильном устройстве реализована конструкция трансмиссии, обеспечивающая стабильное и быстрое движение.
◆ Колонна и основание изготовлены из высокоточного гранита, устойчивого и надежного.
◆ Оснащен многофункциональным измерительным программным обеспечением SBK-E для удовлетворения различных потребностей в измерениях.
◆ Файлы DXF можно импортировать для быстрого обнаружения.
◆ Данные измерений можно импортировать в Word, Excel и AutoCAD.
◆ Функция графического вывода, позволяющая легко выводить результаты испытаний.
◆ Прецизионная поперечная роликовая направляющая по оси XY, обеспечивающая точность машины и срок ее службы.
◆ Ось Z оснащена серебряной линейной направляющей для обеспечения стабильной фокусировки по оси Z и решения проблемы вторичной фокусировки и точности измерения изображения.
◆ Объектив высокой четкости и ПЗС-матрица высокого разрешения для измерения продуктов с высокой четкостью.
◆ Передовой в отрасли объектив для карточного позиционирования, позволяющий легко переключать масштабы.
Технические параметры :
| Модель |
С200 |
С300 |
С400 |
|
| Диапазон перемещения (мм) |
200х100х200 |
300х200х200 |
400x300x200 |
|
| Размер (мм) |
640x690x950 |
680x840x950 |
830x990x950 |
|
| Вес (кг) |
160 |
170 |
260 |
|
| Максимальная нагрузка (кг) |
25 |
25 |
25 |
|
| Точность (мкм) |
(X/Y)=(3,0+L/200) |
(X/Y)=(3,0+L/200) |
(X/Y)=(3,0+L/200) |
|
| Линейный масштаб |
Разрешение 1,0 мкм |
|||
| Гид |
(X/Y) поперечная роликовая направляющая, линейная направляющая Z |
|||
| ПЗС-матрица |
SBK-HC595 1/3-дюймовая 700-строчная цветная ПЗС-матрица (функция баланса белого) |
|||
| Профиль |
Светодиодный холодный свет, параллельный свет |
|||
| Поверхность |
Светодиодный холодный свет, программное управление |
|||
| Оптический |
6,5:1 шаг фиксации, |
|||
| Увеличение |
Оптический: 0,7-4,5x; изображение: 24-156x |
|||
| Программное обеспечение |
СБК-Э |
|||
| Власть |
220 В/50 Гц/3 А |
|||
| Рабочая обстановка |
Температура: 20 ℃ ± 2 ℃, изменение температуры <2 ℃/час, влажность 30 ~ 80% |
|||
| Рабочий стол |
Встроенный переключатель питания, контроллер, переключатель управления питанием, индикаторная лампа, мобильный ролик |
|||
| Гарантия |
12 месяцев |
|||
* L обозначает длину измерения в миллиметрах.
** Коаксиальный светильник не является обязательным, а технические параметры соответствуют контурному светильнику.
*** Коэффициент усиления — это близорукая величина, которая связана с размером дисплея и разрешением дисплея. Клиенты могут выбрать дополнительные зеркала 0,5x или 2x в зависимости от своих потребностей для достижения увеличения изображения в 16-104 X или 64-416 X.
Прикладные отрасли: машиностроение, электроника, пресс-формы, литье под давлением, метизы, резина, низковольтные электроприборы, магнитные материалы, прецизионное оборудование, прецизионная штамповка, разъемы, клеммы, мобильные телефоны, бытовая техника, компьютеры (компьютеры), жидкокристаллическое телевидение ( ЖК-дисплей), печатные платы (PCB), автомобили, медицинские приборы, часы, счетчики и т. д.
Объекты измерения: ЖК-дисплей, FPC, печатная плата, монтажная плата, винт, пружина, часы, часы, прибор, разъем (разъем, клемма), шестерня, кулачок, резьба, шаблон радиуса, шаблон резьбы, провод и кабель, резак, подшипник, метизы. , штамповочные детали, сито, испытательное сито, сито для цемента, сетчатая пластина (стальная сетка, шаблон SMT) и другие измерительные элементы. Длина, ширина, высота, расстояние между отверстиями, расстояние между контактами, толщина, дуга, диаметр, радиус, канавка, угол, угол R и т. д.
